Barbacane mur : rôle, installation et drainage essentiels

La barbacane est bien plus qu’un simple passage dans un mur : c’est une solution technique aux enjeux importants de construction et de durabilité. Loin d’être un concept récent, cette ouverture étroite trouve ses racines dans les ouvrages militaires où elle servait de protection avancée, notamment près des portes fortifiées et des fentes de tir. Dans les contextes contemporains, elle est devenue un élément clé du contrôle des eaux dans les murs de soutènement, nécessaire face à la pression hydrostatique. Comprendre son fonctionnement et sa mise en œuvre permet d’assurer la stabilité des structures et d’éviter des défauts coûteux à réparer.

Mur et barbacane : définition et origines

La barbacane désigne généralement une ouverture étroite et verticale, empruntée à l’architecture fortifiée médiévale et aujourd’hui utilisée dans les murs de soutènement. Initialement, ce terme renvoyait à un ouvrage de fortification destiné à protéger une porte ou un accès, par exemple dans une forteresse ou un chasteau. Cette ouverture pouvait prendre la forme d’un ouvrage semi-circulaire percé de meurtrières et parfois accessible via un pont-levis et une porte fortifiée.

Dans son sens historique, la barbacane servait surtout de protection avancée, permettant de surveiller et défendre un point sensible tout en facilitant le tir à travers une fente étroite. Son étymologie révèle une influence probable de la langue arabe, où le terme désignait des éléments défensifs bâtis comme des remparts extérieurs.

Avec le temps, l’usage architectural du terme a évolué pour qualifier aussi des ouvertures étroites ménagées dans des murs civils ou agricoles, souvent destinées à apporter de l’air ou de la lumière.

Fonctions et barbacane : protection et drainage

Protection dans les ouvrages anciens

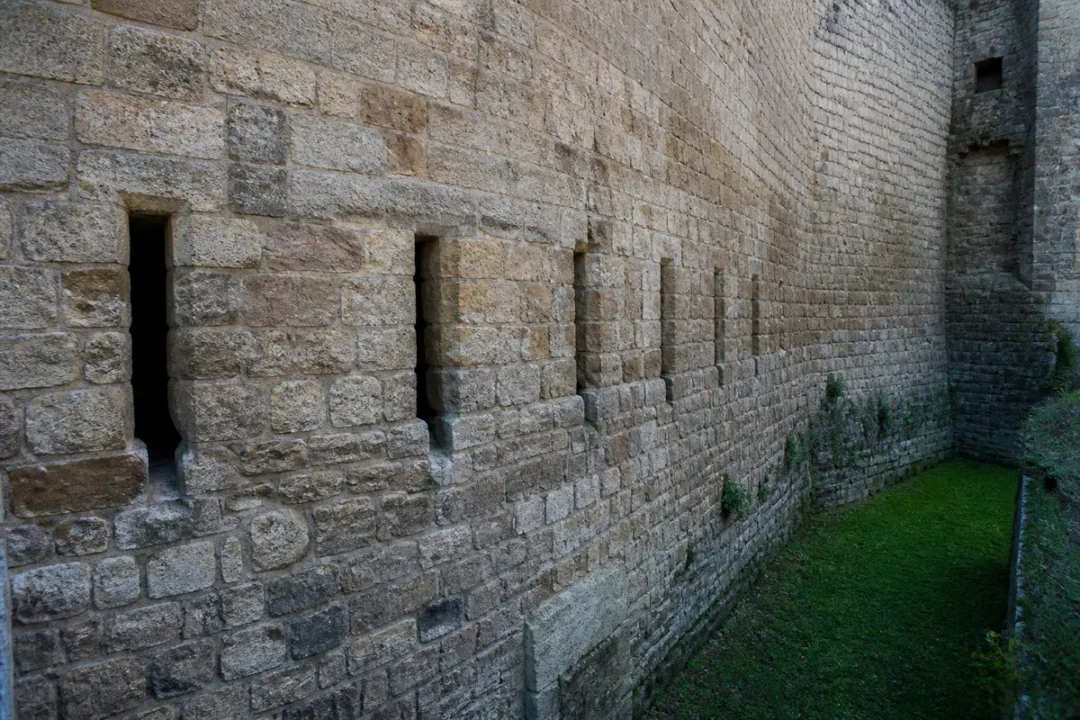

Dans les fortifications anciennes, la barbacane assurait une double fonction : elle jouait un rôle défensif en protégeant l’entrée d’une forteresse tout en permettant aux défenseurs de tirer sur les assaillants à travers des meurtrières étroites appelées fentes de tir. Placée souvent près des portes fortifiées, elle formait une sorte de bretèche avancée, jouant un rôle de sas et de rempart complémentaire au pont-levis.

Drainage et rôle architectural en construction

Dans les constructions contemporaines, la barbacane prend un nouveau sens technique. Elle devient une ouverture étroite ménagée dans un mur, notamment dans les murs de soutènement, qui facilite l’évacuation des eaux infiltrant le sol. Ce drainage est essentiel pour réduire la pression hydrostatique exercée sur la structure et ainsi prévenir des déformations ou fissurations du mur.

La barbacane forme alors une soupape d’évacuation de l’eau mais aussi d’aération du remblai, contribuant à limiter les risques d’humidité, de moisissures ainsi que les remontées capillaires qui nuisent à l’étanchéité.

Rôle dans les murs de soutènement

Dans un mur de soutènement, la fonction de la barbacane dépasse la simple évacuation. En permettant l’écoulement des eaux d’infiltration, elle agit pour éviter l’accumulation d’eau piégée qui augmente la pression hydrostatique au dos du mur.

Cette pression pourrait déformer ou fragiliser l’ouvrage, provoquer des fissures et altérer la stabilité globale. La barbacane assure donc la durabilité de la structure en drainant activement le remblai et en assurant la ventilation du massif drainant associé, souvent composé de gravier roulé et enveloppé d’un géotextile filtrant.

Les dimensions typiques des conduits tubés varient généralement entre 70 mm et 100 mm de diamètre selon la hauteur de remblai et la perméabilité du sol. Leur emplacement est recommandé entre 20 et 30 cm au-dessus du niveau fini du terrain aval pour éviter que les orifices ne soient obstrués par la terre, la végétation ou les débris.

Notre point de vue. “Le bon angle de perçage est souvent négligé alors qu’il garantit un drainage efficace et empêche tout reflux d’eau stagnante dans le mur.”

Dimensionnement et installation de la barbacane dans un mur

Choix du diamètre et de l’espacement

Le dimensionnement des barbacanes dépend de la hauteur de terre retenue et du type de remblai. Pour un remblai granulaire drainant jusqu’à 1,20 m, on conseille des conduits de 50 à 70 mm de diamètre espacés de 1,50 à 2,00 m. Sur des terres plus compactes ou des murs plus hauts, des diamètres allant jusqu’à 100 mm sont requis, avec un entraxe plus serré, à 0,80 ou 1,20 m.

En terrains argileux, la faible perméabilité impose d’augmenter la fréquence des ouvertures voire d’ajouter une seconde rangée à mi-hauteur du mur pour soulager les pressions intermédiaires.

Technique de perçage, tubage et scellement

Le perçage doit s’effectuer avec un angle incliné de 5 à 10 degrés vers l’extérieur, facilitant l’écoulement gravitaire de l’eau et empêchant le reflux. Les orifices se placent à environ 20-30 cm au-dessus du terrain fini pour conserver une ouverture non obstruée.

Un tube est inséré dans le trou, choisi selon le contexte :

• PVC rigide pour un rapport qualité-prix adapté et installation rapide
• Céramique ou pierre taillée, particulièrement dans les bâtiments patrimoniaux
• Inox 316, pour une excellente résistance à la corrosion, conseillé en bord de mer ou zones agressives

Le scellement du tube se fait au mortier hydrofuge ou à une colle adaptée, assurant étanchéité et protection contre toute intrusion d’eau ou infiltration de particules.

Protection de l’orifice et entretien des grilles

Il est primordial de protéger chaque ouverture avec une grille en inox amovible de qualité 316 pour bloquer les feuilles, insectes ou petits animaux. Une dalle ou une tuile posée au-dessous prévient également l’érosion du pied du mur causée par l’eau de ruissellement.

Cette protection facilite le contrôle régulier et assure un accès simple pour le nettoyage en cas de colmatage.

Entretien et prévention : éviter le bouchage

Le contrôle préventif doit se réaliser au minimum deux fois par an, idéalement au printemps et à l’automne. Il consiste à retirer la grille, nettoyer les débris à l’aide d’un furet ou d’une tige flexible, puis rincer doucement l’orifice avec de l’eau à faible pression. Ce brossage permet de prévenir une obstruction progressive qui compromettrait le drainage.

En cas de colmatage persistant, il peut être nécessaire d’ouvrir localement le remblai pour renouveler le lit de gravier et remplacer le géotextile filtrant dégradé. Il est conseillé d’observer aussi la pente d’installation et s’assurer qu’elle reste correcte, entre 3 et 10 mm par mètre, pour maintenir un écoulement naturel.

Un entretien insuffisant entraîne souvent la stagnation de l’eau, des moisissures et des problèmes d’humidité pouvant dégrader l’ensemble du mur. Un marquage discret des orifices dans la végétation facilite leur repérage et garantit un suivi régulier.

FAQ — Ouverture barbacane : rôle, origine et installation dans un mur

Qu’est-ce qu’une barbacane ?

Une barbacane est une ouverture étroite et verticale, initialement conçue comme ouvrage fortifié médiéval protégeant une porte, et aujourd’hui utilisée dans les murs pour permettre l’évacuation d’eau et l’aération.

Quel est le rôle de la barbacane ?

Le rôle principal de la barbacane est de faciliter le drainage des eaux infiltrées dans un mur, notamment de soutènement, réduisant la pression hydrostatique et contribuant à la ventilation pour limiter humidité et fissures.

Qu’est-ce qu’une barbacane au Moyen Âge ?

Au Moyen Âge, la barbacane désignait une construction avancée en fortification, souvent semi-circulaire et percée de meurtrières, protégeant les accès d’une forteresse tout en permettant la défense contre les assaillants.

Que signifie le mot “barbacane” ?

Le mot “barbacane” vient probablement de l’arabe et désigne un ouvrage défensif extérieur, un rempart avancé visant à protéger un point sensible d’une fortification, notamment autour des portes.

Comment la barbacane contribue-t-elle à l’évacuation de l’eau dans un mur de soutènement ?

La barbacane dans un mur de soutènement évacue l’eau infiltrée pour diminuer la pression hydrostatique exercée derrière le mur, assurant la stabilité et prévenant fissures et déformations en drainant aussi le remblai et le massif drainant.

Quels sont les matériaux et techniques utilisés pour l’installation d’une barbacane ?

L’installation de la barbacane inclut un perçage incliné de 5 à 10 degrés vers l’extérieur, tubage en PVC rigide, céramique ou inox 316, scellement au mortier hydrofuge, et la pose d’une grille inox amovible pour protéger l’ouverture des débris.
